NDSH10120C-F155碳化硅肖特基二极管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-18

摘要： 提供卓越的开关性能、高可靠性/效率和更高的功率密度。

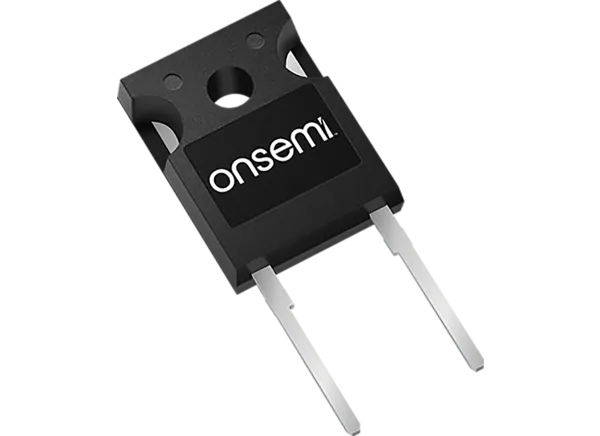

onsemi NDSH10120C-F155碳化硅(SiC)肖特基二极管与硅相比具有卓越的开关性能和更高的可靠性。EliteSiC NDSH10120C-F155具有无反向恢复电流，温度无关开关特性和出色的热性能。系统的优点包括效率高、工作频率快、功率密度高、EMI低、系统尺寸小、成本低。应用包括通用、SMPS、太阳能逆变器、UPS和电源开关电路。

特性

+175°C最高结温
49mJ雪崩额定，单脉冲
高浪涌电流容量
正温度系数

易于并行
没有反向/正向恢复
- 247 - 2 - ld案例
无铅，无卤/无溴化阻燃，符合rohs标准

应用程序

通用
开关电源(SMPS)、太阳能逆变器、不间断电源(UPS)
电源开关电路

规范

1200V最大峰值重复反向电压
10A至12A最大连续整流正向电流范围
最大正向浪涌电流

459A至546A非重复峰值范围
59岁的非重复性的
31一个重复

最大功耗

+25℃时94W
16W +150°C

1.39V至1.94V典型正向电压范围
最大反向电流200µA
46nC典型总电容性电荷
32pF (800V)至680pF (1V)典型总电容范围
最大热阻

1.6°C / W junction-to-case
40°C / W junction-to-ambient

-55℃~ +175℃工作温度范围
