onsemi NDSH20120C-F155碳化硅肖特基二极管的介绍、特性、及应用

ONSEMI NDSH20120C

onsemi NDSH20120C-F155碳化硅肖特基二极管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-18

摘要： 提供卓越的开关性能、高可靠性/效率和更高的功率密度。

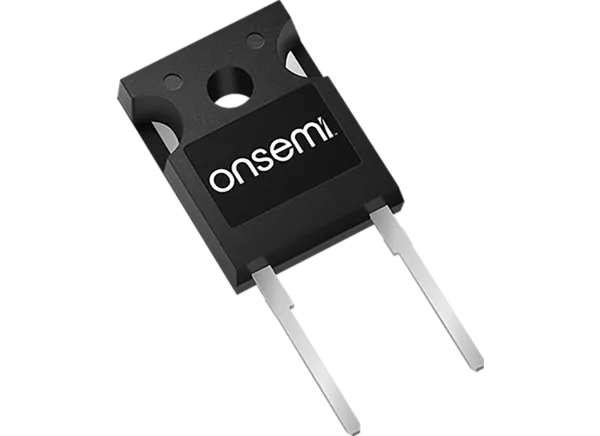

onsemi NDSH20120C-F155碳化硅(SiC)肖特基二极管与硅相比具有卓越的开关性能和更高的可靠性。NDSH20120C-F155具有无反向恢复电流、不依赖温度的开关特性和优异的热性能。系统的优点包括效率高、工作频率快、功率密度高、EMI低、系统尺寸小、成本低。这种EliteSiC二极管提供了一个正的温度系数和易于并联。

特性

+175°C最高结温
166mJ雪崩额定单脉冲
高浪涌电流容量
正温度系数

易于并行
没有反向/正向恢复
- 247 - 2 - ld案例
无铅，无卤/无溴化阻燃，符合rohs标准

应用程序

通用
开关电源(SMPS)、太阳能逆变器、不间断电源(UPS)
电源开关电路

规范

1200V最大峰值重复反向电压
20A至26A最大连续整流正向电流范围
最大正向浪涌电流

854A至896A非重复峰值范围
119年,一个非重复性的
40一个重复

最大功耗

214W +25°C
+150°C时35W

1.38V至1.87V典型正向电压范围
最大反向电流200µA
100nC典型总电容性充电
58pF (800V)至1480pF (1V)的典型总电容范围
最大热阻

0.7°C / W junction-to-case
40°C / W junction-to-ambient

-55℃~ +175℃工作温度范围
