德州仪器AM263Px/AM263Px- q1 Arm 的mcu的介绍、特性、及应用

来源:HQBUY 发布时间:2024-07-08

摘要: 满足下一代工业和汽车嵌入式产品的实时处理需求。

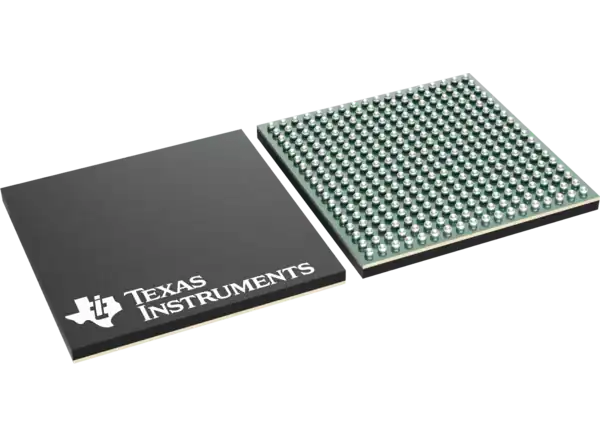

德州仪器AM263Px/AM263Px- q1基于Arm 的微控制器(mcu)可满足下一代工业和汽车嵌入式产品的复杂实时处理需求。AM263Px/AM263Px- q1 MCU系列包括多个引脚对引脚兼容器件,最多可支持四个400MHz Arm Cortex -R5F内核。Arm R5F子系统可以编程为以锁步或双核模式运行,以实现多种功能安全配置。工业通信子系统(PRU-ICSS)支持集成工业以太网通信协议,如Ethernet/IP 、EtherCAT 、PROFINET (以及许多其他协议)、标准以太网连接和自定义I/O接口。该系列是为未来的数字电源和电机控制应用而设计的,具有先进的数字驱动和模拟传感模块。

多个R5F内核被安排在集群子系统中,具有256KB的共享紧耦合内存(TCM)和3MB的共享SRAM,大大减少了对外部内存的需求。广泛的ECC包括提高可靠性的片上存储器,外设和互连。硬件安全管理器(HSM)管理粒度防火墙,使开发人员能够实现严格的安全系统设计需求。AM263Px设备也提供安全启动和加密加速功能。德州仪器AM263Px-Q1器件符合AEC-Q100汽车应用标准。


特性

  • 处理器核心

    • 最多4个,每个R5F MCU核心一个

    • 16KB I-cache,每个CPU内核64位ECC

    • 16KB D-cache,每个CPU内核32位ECC

    • x256集成VIM每个CPU核心

    • 256KB TCM (tight - coupled Memory),每个CPU核心集群支持32位ECC

    • Lockstep或双核集群

    • 单核,双核和四核Arm Cortex-R5F MCU,每个核心运行高达400MHz

    • 三角数学单元(TMU)用于加速三角函数

  • 内存

    • 1x八进制串行外设接口(OSPI),高达133MHz SDR和DDR

    • AM263P Flash-in-package (ZCZ_F)变体包括8MB OSPI Flash

    • 1x闪存子系统与OptiFlash存储技术和执行在原地(XIP)支持

  • 3MB片上RAM (OCSRAM)

    • 6个bank × 512KB

    • ECC错误保护

    • 内部DMA引擎支持

    • 远程二级缓存外部存储器,软件可编程高达128KB每个CPU核心

  • 片上系统(SoC)服务和架构

    • 4x窗口看门狗定时器(WWDT)

    • 8x实时中断(RTI)定时器

    • SPINLOCK模块,用于同步运行在多核上的进程

    • 邮箱功能通过CTRLMMR寄存器实现

    • UART(主/备份)

    • QSPI NOR Flash (4S/1S) (primary)

    • OSPI NOR Flash (8S 50MHz SDR Mode0, 8S 25MHz DDR XSPI) (primary)

    • 2个传输控制器(TPTC)

    • x通道控制器(TPCC)

    • 1x EDMA支持数据移动功能

    • 支持从以下接口启动设备:

    • 处理器间通信模块

    • 中央平台时间同步(CPTS)支持时间同步和比较事件中断路由器

    • 定时器模块

  • 通用连接性

    • 通用异步RX-TX (UART)

    • 8x串行外设接口(SPI)控制器

    • 5个LIN (Local Interconnect Network)接口

    • 4x内部集成电路(I(2)C)端口

    • 8x模块化控制器局域网(MCAN)模块,支持CAN-FD

    • 4x快速串行接口发射器(FSITX)

    • 快速串行接口接收器(FSIRX)

    • 多达139个通用I/O (GPIO)引脚

  • 传感和驱动

    • 单或双PWM通道

    • 高级PWM配置

    • 扩展HRPWM时间分辨率

    • 2x解析器到数字转换器(RDC)或

    • 2个12位adc也可用于一般用途

    • 4x单端通道OR

    • 双差分通道

    • 4输入SAR ADC高达3MSPS

    • 开始转换触发器(SOC)

    • 用户自定义采样和保持(S+H)

    • 灵活后处理模块(PPB)

    • 高达4MSPS的6输入SAR ADC

    • 6x单端通道OR

    • 3x差分通道

    • 实时控制子系统(CONTROLSS)

    • 灵活输入/输出横条(XBAR)

    • 5 × 12位模数转换器(ADC)

    • 高度可配置的ADC数字逻辑

    • xx解析器子系统(ZCZ-S和ZCZ-F包)

    • 10x模拟比较器,带a型可编程DAC参考(CMPSSA)

    • 10x模拟比较器,带b型可编程DAC参考(CMPSSB)

    • 1x 12位数模转换器(DAC)

    • 32x脉冲宽度调制(EPWM)模块

    • 16倍增强捕获(ECAP)模块

    • 3x增强正交编码器脉冲(EQEP)模块

    • 2个4-Ch Sigma-Delta滤波器模块(SDFM)

    • 附加信号复用交叉条(XBAR)

  • 工业连接

    • EtherCAT,以太网/ IP ,

    • PROFINET, IO-Link为订单

    • 1个UART, 1个ECAP, 1个MDIO, 1个IEP

    • 1x 32KB共享通用RAM

    • 2x 8KB共享数据RAM

    • 1x16kb IRAM每个PRU

    • ScratchPad (SPAD), MAC/CRC

    • 双核可编程实时单元子系统(PRU0 / PRU1)

    • 确定的硬件

    • 动态的固件

    • 可编程实时单元-工业通信子系统(PRU-ICSS)

    • 每个PRU有20路eGPI (enhanced input)

    • 每个PRU有20路增强输出(eGPO)

    • 嵌入式外设和内存

    • 数字编码器和sigma-delta控制回路

    • PRU-ICSS支持先进的工业协议,包括:

    • 专用中断控制器(INTC)

    • 动态控制的XBAR集成

  • 高速接口

    • MII (10/100), RMII(10/100)或RGMII (10/100/1000)

    • IEEE 1588(2008附录D,附录E,附录F)支持802.1AS PTP

    • 第45条MDIO PHY管理

    • 512x基于ALE引擎的数据包分类器

    • 优先级流控制,最大数据包大小为2KB

    • 四个CPU硬件中断起搏

    • 硬件中的IP/UDP/TCP校验和卸载

    • 集成三端口千兆以太网交换机(CPSW),最多支持两个外部接口

  • 安全

    • 支持DMA的加密核心

    • AES - 128/192/256位密钥大小

    • SHA2 - 256/384/512位支持

    • 带伪随机数和真随机数发生器的确定性随机比特发生器(DRBG)

    • 公钥加速器(PKA),以协助RSA/椭圆曲线加密(ECC)的处理

    • 系统内存保护单元(MPU)存在于各种接口上

    • 唯一ID (SoC ID)

    • 支持OTP内存(FUSEROM)

    • 只有经过加密认证后才能安全调试设备

    • 支持永久调试/JTAG禁用

    • 设备接管保护

    • 硬件强制的信任根(RoT)

    • 认证引导支持

    • SW防回滚保护

    • 支持两组RoT键

    • 加密引导支持

    • Arm cortex - m4f专用安全控制器

    • 隔离和安全ram外围设备,如定时器,WWDT, RTC,中断控制器

    • 安全相关的外围设备,如CRC, ESM, PBIST

    • 硬件安全模块(HSM),支持Auto SHE 1.1/EVITA

    • 安全启动支持

    • 调试安全

    • 设备ID和密钥管理

    • 广泛的防火墙支持

    • 加密加速

  • 功能安全

    • 为功能安全应用而开发

    • 提供文件以协助ISO 26262功能安全系统的设计

    • 系统能力达到ASIL-D目标

    • 硬件完整性达到ASIL-D目标

    • 安全认证

    • ISO 26262计划

    • 为功能安全应用而开发

    • 提供有助于IEC 61508功能安全系统设计的文件

    • 系统能力达到SIL-3目标

    • 硬件完整性达到SIL-3目标

    • 安全认证

    • IEC 61508规划

    • 错误信令模块(ESM),具有指定的safety_error引脚

    • 关键计算内存上的ECC或奇偶校验

    • 4x双时钟比较器(DCC)

    • 3x自检控制器(STC)

    • 可编程内置自检(PBIST)和故障注入的CPU和片上RAM

    • 运行时内部诊断模块,包括电压,温度和时钟监控,窗口看门狗定时器,CRC引擎的内存完整性检查

    • 使系统设计符合功能安全要求

    • 符合功能安全标准的目标[工业]

    • 符合功能安全标准的目标[汽车]

  • 数据存储

    • 1x 4位多媒体卡/安全数字(MMC/SD)接口

  • 最佳电源管理解决方案

    • 配套PMIC是专门为满足设备供电要求而设计的

    • 灵活的映射和工厂编程配置,以支持不同的用例

    • TPS653860-Q1 PMIC (Power Management ic)推荐

  • 技术/包

    • AM263x兼容(ZCZ-C)

    • AM263Px解析器(ZCZ-S)

    • AM263Px解析器带封装闪光(ZCZ-F)

    • 引脚对引脚兼容选项与AM263x

    • 添加新的解析器子系统功能

    • 包括1x内部连接的封装硅(SIP) 64Mb ISSI IS25LX064-LWLA3 OSPI闪存设备;高达133MHz的SDR和DDR

    • AEC-Q100符合汽车应用要求

    • 45纳米技术

    • ZCZ包

    • 324针NFBGA 15.0mm × 15.0mm × 0.8mm间距


应用程序

  • 交流逆变器和变频器

  • 电池管理系统

  • 组合框架构

  • 直流-直流转换器

  • 域控制器

  • 电动汽车充电

  • IO聚合器

  • 车载充电器

  • 可再生能源储存

  • 单轴和多轴伺服驱动器

  • 太阳能

  • 远程信息处理

  • 牵引逆变器


功能框图
