一、概述

D2545 是一块频率、占空比可调的脉冲控制电路。可通过调节外接的电阻和电容大小来控制输出频率和占空比，达到控制电机转速的作用。

D2545 采用 DIP8、SOP8 封装形式封装。

二、主要特点

l  电源电压范围宽

l  占空比可调

l  静态功耗小

l  抗干扰能力强

三、应用

l  直流有刷风扇调速

l  电动工具调速

l  喷雾机

l  暖风机

l  调光护眼灯

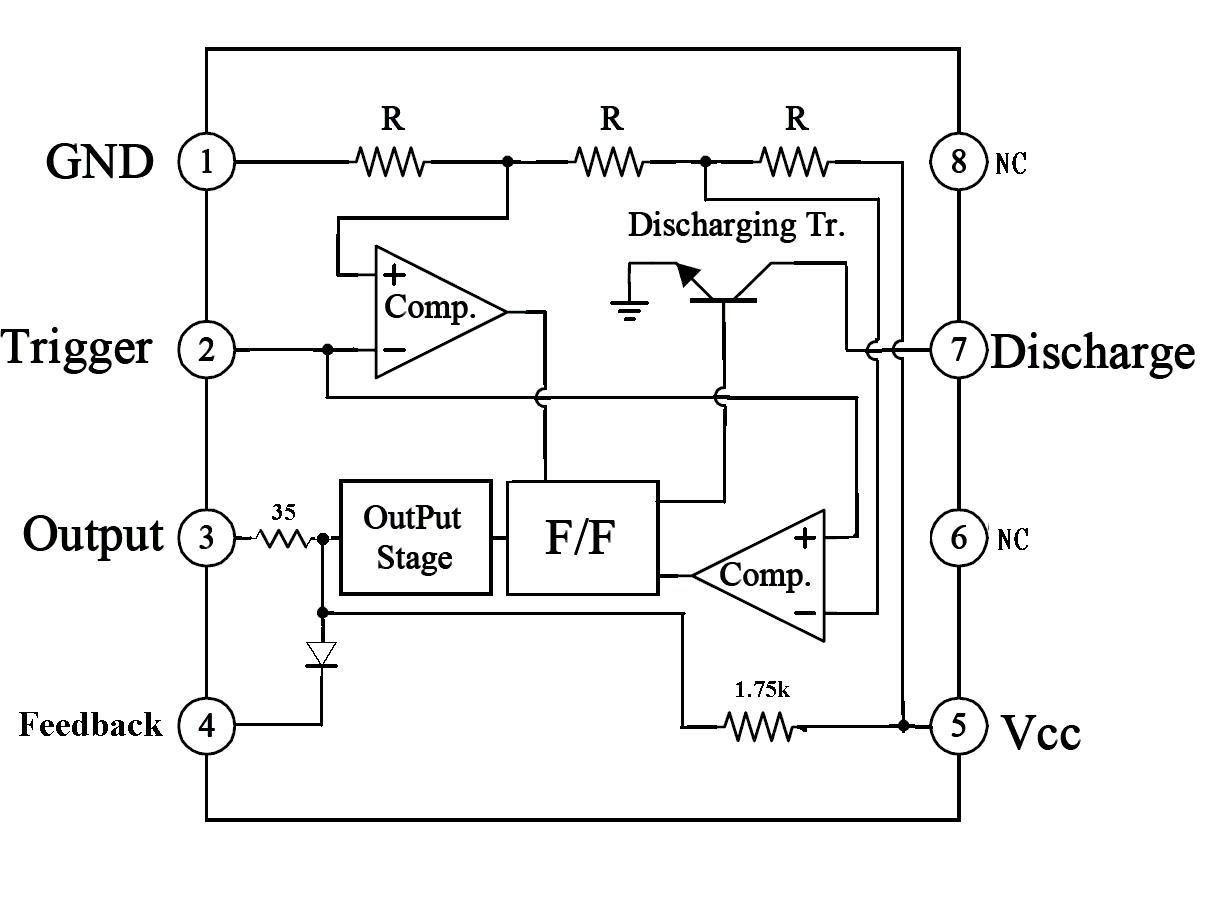

四、引脚信息

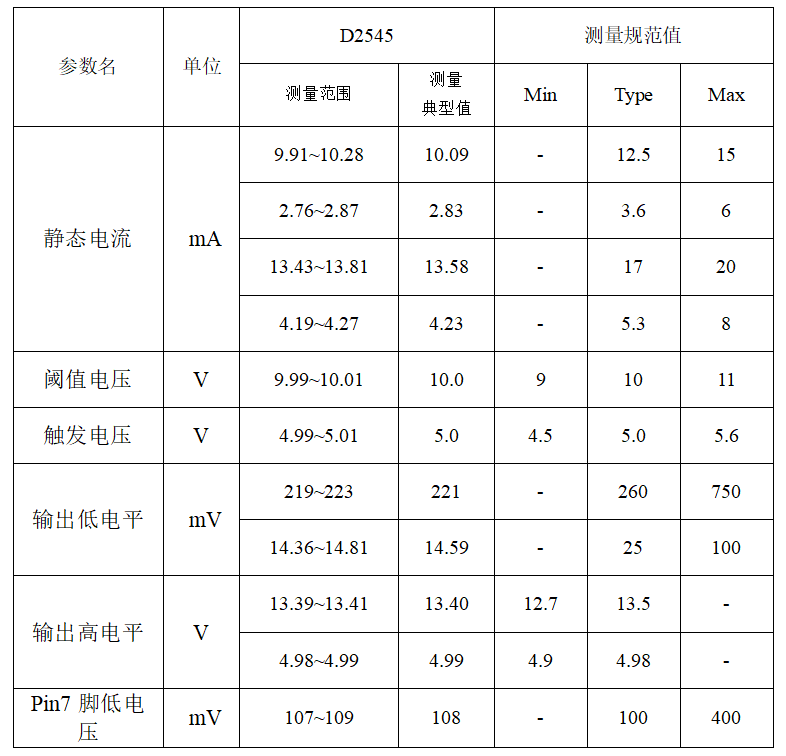

五、基本电参数测试

六、参考设计

01 应用图

（1）500K可变电阻划到R1端，调节R1，为使起步占空比在3%，需使R1=20KΩ；为使起步占空比在40%，需使R1=450KΩ。

（2）500K可变电阻划到R2端，调节R2，为使起步占空比在100%，须使R2=0Ω；为使起步占空比在50%，需使R2=520KΩ。

（3）当R1=20 KΩ，R2=180KΩ，调节500K可变电阻，使占空比为50%。则当C=1690PF时，输出频率为1KHZ；当C=56PF时，输出频率为25KHZ。

02 频率与占空比

(当PIN2电容=0.47nF，PIN2到PIN7电阻为R2，PIN2到PIN4电阻为R1)
