一、概述：

D2504A 是工作在150KHz 固定频率的 PWM 降压 DC/DC 转换器，具有 4.5~40V 的宽输入电压范围，输出电压可在 1.235~37V 范围内调节，支持恒流和恒流输出，并能够保证输出 2A 的负载电流，仅需少量的外部元件，就能提供高效率，低纹波和出色的线路和负载调节能力,其占空比能够从 0 到 100%线性调节，意味着输出电压可最大限度接近输入电压并保持稳定，从而拓宽了其应用场景；

二、应用领域

车载充电器、汽车电子、无绳电话（等使用镍氢可充电电池组的）充电器、LED恒流驱动、激光打印机等；

三、性能优点：

1.   宽输入电压范围： 4.5V 至 40V，耐压 45V；

2.   低电压输出能力（宽输出电压范围）：输出可在 1.235~37V 间调节，最低可输出 1.235V；

3.   高输出电流能力：最大输出电流为 2A；

4.   最大占空比100%；

5.   恒流控制：通过电流检测和电压反馈来实现恒流控制；

6.   宽工作温度范围：-40℃至 125℃，适合工业应用场景；

7.   内置各种保护功能：具有过压、过流、短路和过温保护功能，确保不烧片；

8.   高效能：在驱动多个 LED 时，效率可达 96%以上；

9.   小尺寸封装：采用底部带 thermal pad 自散热焊盘的E-SOP8 封装；

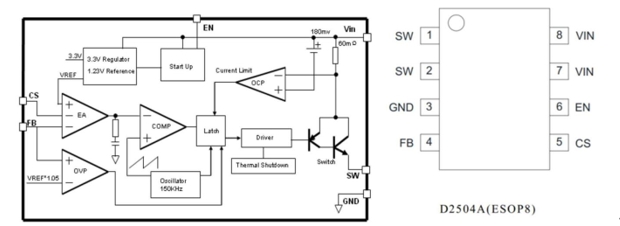

四、内部框图、引脚分布及定义

Pin rank	Pin name	Description
1，2	SW	功率输出开关节点
3	GND	电源地，连同底部散热焊盘一起连到地
4	FB	电压反馈，输出电压经电阻分压后连到 FB，VFB=1.235V；
5	CS	输出电流采样，外接毫欧电 RCS 下地设置输出电流，VCS=0.155V， Iout=0.155/RCS
6	/EN	使能控制，高电平关闭，悬空或低电平时工作，默认   0.8V 以内为低电平， 1.4V为高电平；0.8~1.4V 为禁止设置区，工作状态不确定；
7，8	VIN	电源输入，4.5V至40V，耐压45V

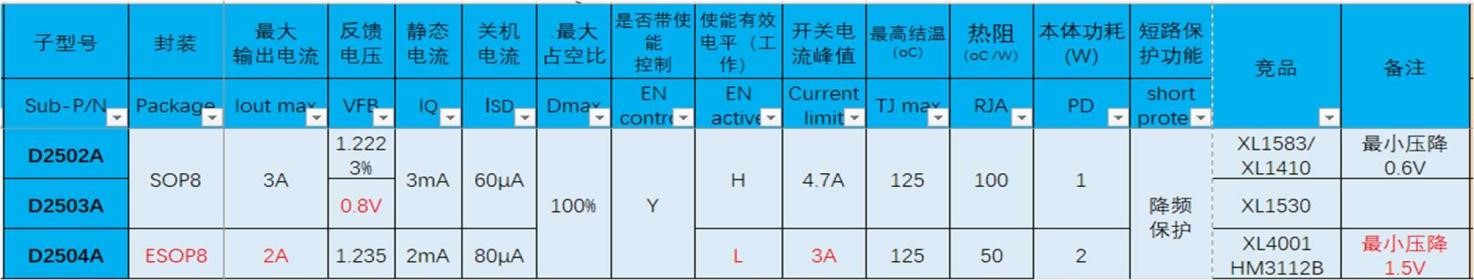

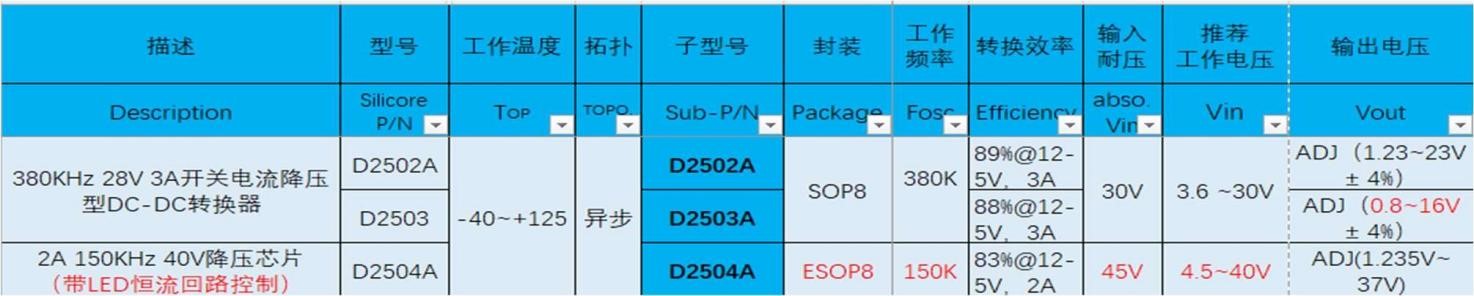

五、电性参数（compare with D2502/3）

六、应用电路及原理设计

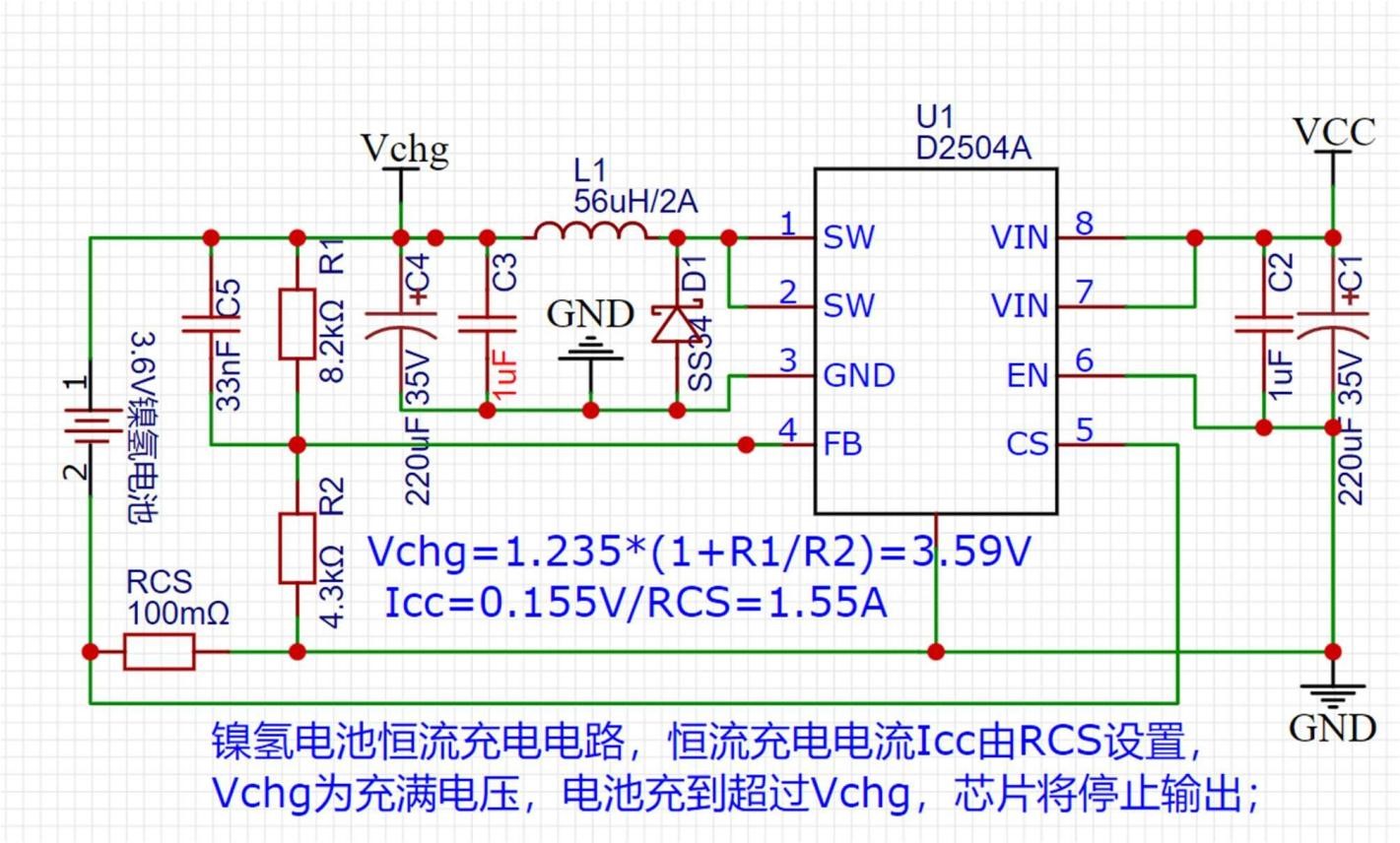

1、 镍氢电池充电电路

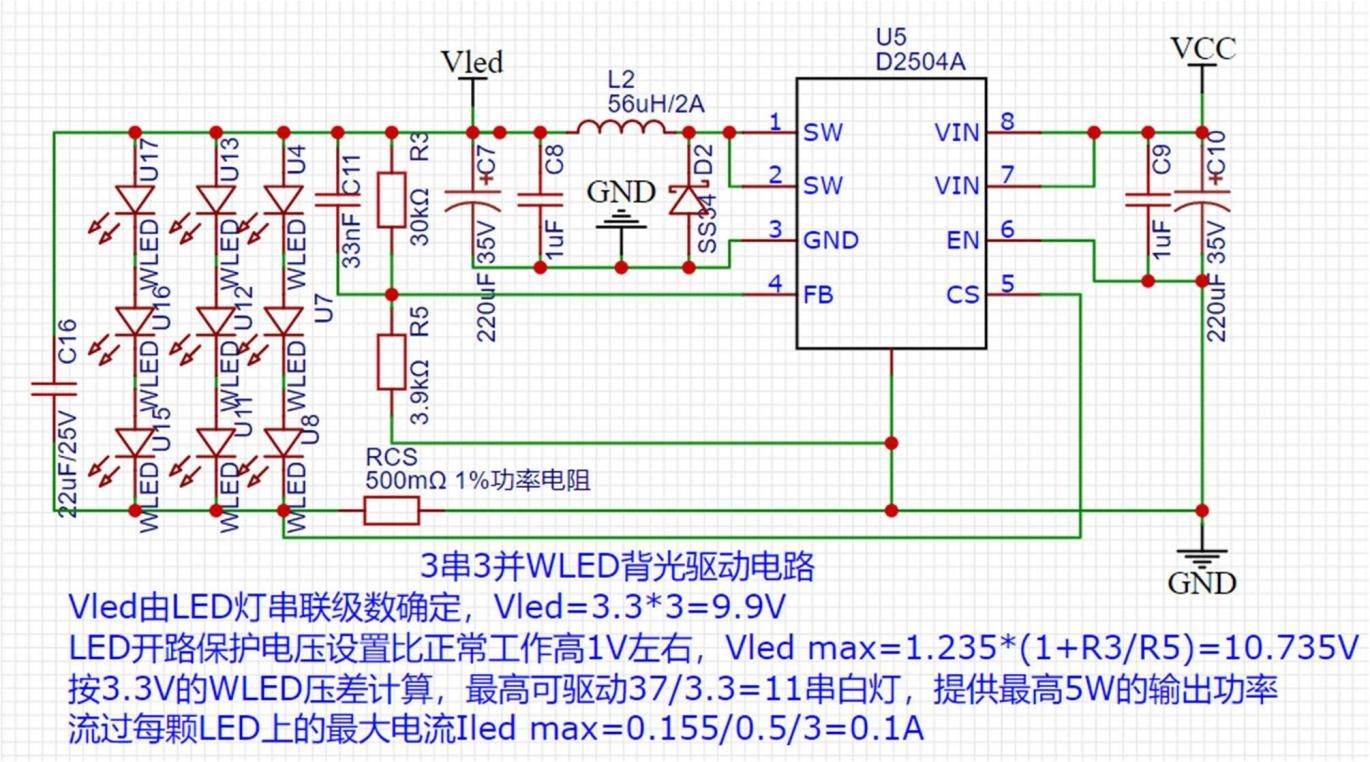

2、 LED 恒流驱动电路；

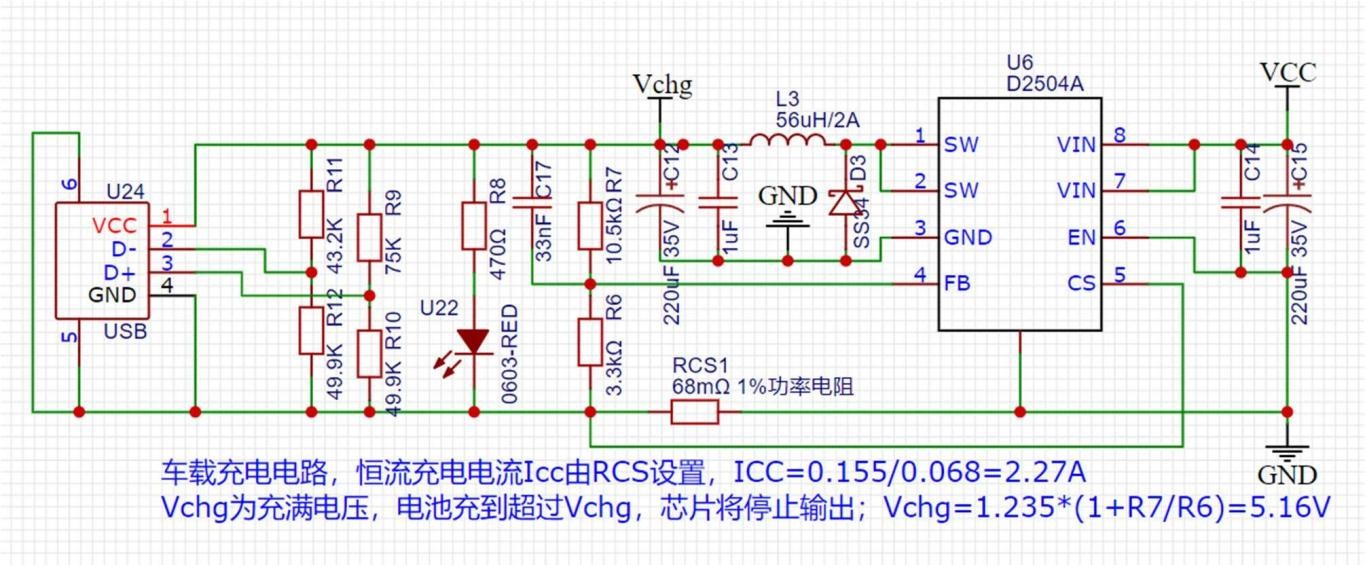

3、 车载USB 充电电路

七、Layout 注意事项

1.     输入、输出滤波电容尽量靠近芯片引脚放置；

2.     布局布线先功率后信号，功率部分走线尽量短、粗，少弯折，整个电流环路面积越小，EMI 越低；

3.     如果输出滤波电容与电感间走线较长，FB 取样点不宜太靠近电感端，要放在输出滤波电容附近或之后，反馈取样线路应远离电感，走线越短越好；

4.     电感两端布线时应充分考虑散热，输出电流越大，两端铺铜面积也应越大；电感下方不宜走线， 防止两个端子铜皮间的电容耦合效应。
