摘要： D4440是一款单片集成AB类音频功率放大器，内含2个通道(双通道)，可用于立体声和桥式放大器应用。该功放音质较好，性价比高，可以替代通用型号LA4440。典型应用场景有车载音响、家庭影院等。

一、概述

D4440是一款单片集成AB类音频功率放大器，内含2个通道(双通道)，可用于立体声和桥式放大器应用。该功放音质较好，性价比高，可以替代通用型号LA4440。典型应用场景有车载音响、家庭影院等。

双路：6W*2(典型值)，桥式：19W(典型值)。

D4440可提供HSIP14封装。

二、主要特点

l 所需外部零件的数量少

l 良好的纹波抑制：46dB(典型值)

l 良好的通道隔离

l 电源开/关时爆裂噪声小，启动平衡良好

l 从低频到高频的宽范围内的低失真

l 易于设计散热器散热片

l 内置音频静音功能

l 内置保护器： a.热保护器b.过电压、浪涌电压保护器c.脚对脚短路保护器

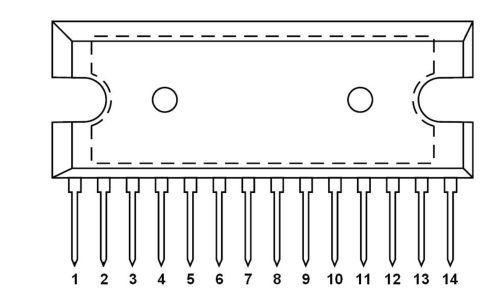

三、引脚信息（HSIP14）

管脚号	符号	描述
1	NF1	通道1反馈
2	IN1	通道1输入
3	Pre GND	前置放大器接地
4	Audio Muting	交流音频静音
5	DC	波纹滤波器
6	IN2	通道2输入
7	NF2	通道2反馈
8	Power GND (Ch2)	通道2电源GND
9	BS2	自举端2
10	OUT2	通道2输出
11	Vcc	电源电压
12	OUT1	通道1输出
13	BS1	自举端1
14	Power GND (Ch1)	通道1电源GND

四、基本电参数测试

参数名		单位	D4440 〈S54S1〉		测量规范值			测试条件
参数名		单位	测量范围	测量典型值	Min.	Type	Max.
静态电流		mA	100~112	106	-	100	200
静态电流		mA	100~109	105	-	250	300	Vcc=18V
增益		dB	49.5~49.9	49.7	49.5	51.5	53.5
增益平衡度		dB	0.46~0.56	0.51	-	0.1	2
输出功率	STO	W	5.4~5.5	5.4	5.0	6.0	-	THD=10%
输出功率	BTL	W	16.1~16.7	16.4	15	19	-	THD=10%
失真度	1KHz	%	0.4	0.4	-	0.3	1.0	Pout=1W
	10KHz		0.5	0.5	-	0.4	1.0	Pout=1W
	400Hz		0.5~0.6	0.55	-	0.4	1.0	Pout=1W
	BTL		0.6~0.7	0.65	-	0.3	1.0	Pout=1W
输出噪声	Rg=0Ω	mVrms	0.6~0.7	0.65	-	0.6	1.0	Rg=0
输出噪声	Rg=10kΩ	mVrms	0.8~0.9	0.85	-	1.0	2.0	Rg=10kΩ
纹波抑制比		dB	46~47	46.5	36	46	-	VR=200mVrms，f=100HZ，Rg=0
通道隔离度		dB	70~71	70.5	45	55	-	Vo=0dbm,Rg=10kΩ
输入电阻		kΩ	25.7~25.9	25.8	20	30	40
静噪衰减		dB	45~46	45.5	30	40	-	Vo=0dBm,Vm=9V

五、参考设计

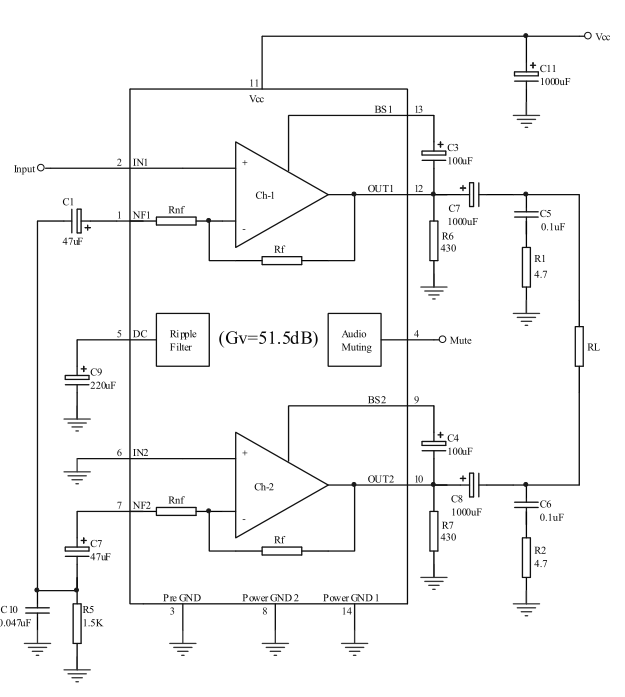

１、典型立体声放大应用图如下：

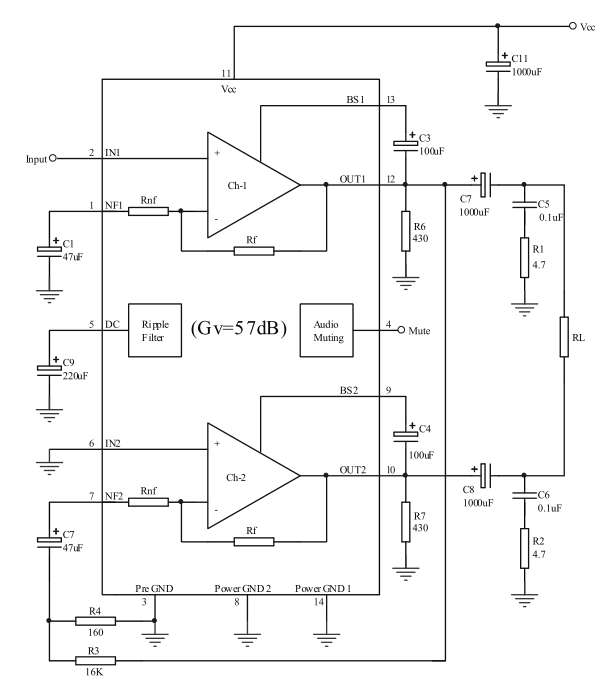

２、桥式应用 1

２、桥式应用 2

五、总结：

　　用于基于D4440的立体声功率放大器电路的设计中，这在电子工程领域是较为常见的应用场景，比如在工业控制、物联网、汽车电子、网络通信、医疗电子、手机便携、测试测量、安防电子、家用电子、机器人、新能源等众多应用分类下的电子设备中，涉及到音频部分的电路设计可能会用到D4440功放电路来处理音频信号的放大。
