摘要： MC34063A 为一单片 DC-DC 变换集成电路，内含温度补偿的参考电压源（1.25V）、比较器、能有效限制电流及控制工作周期的振荡器，驱动器及大电流输出开关管等,外配少量元件，就能组成升压、降压及电压反转型 DC-DC 变换器。
DCDC电源管理芯片MC34063A应用资料
一、概述：
MC34063A 为一单片 DC-DC 变换集成电路，内含温度补偿的参考电压源（1.25V）、比较器、能有效限制电流及控制工作周期的振荡器，驱动器及大电流输出开关管等,外配少量元件，就能组成升压、降压及电压反转型 DC-DC 变换器。
二、MC34063A应用方案如下：

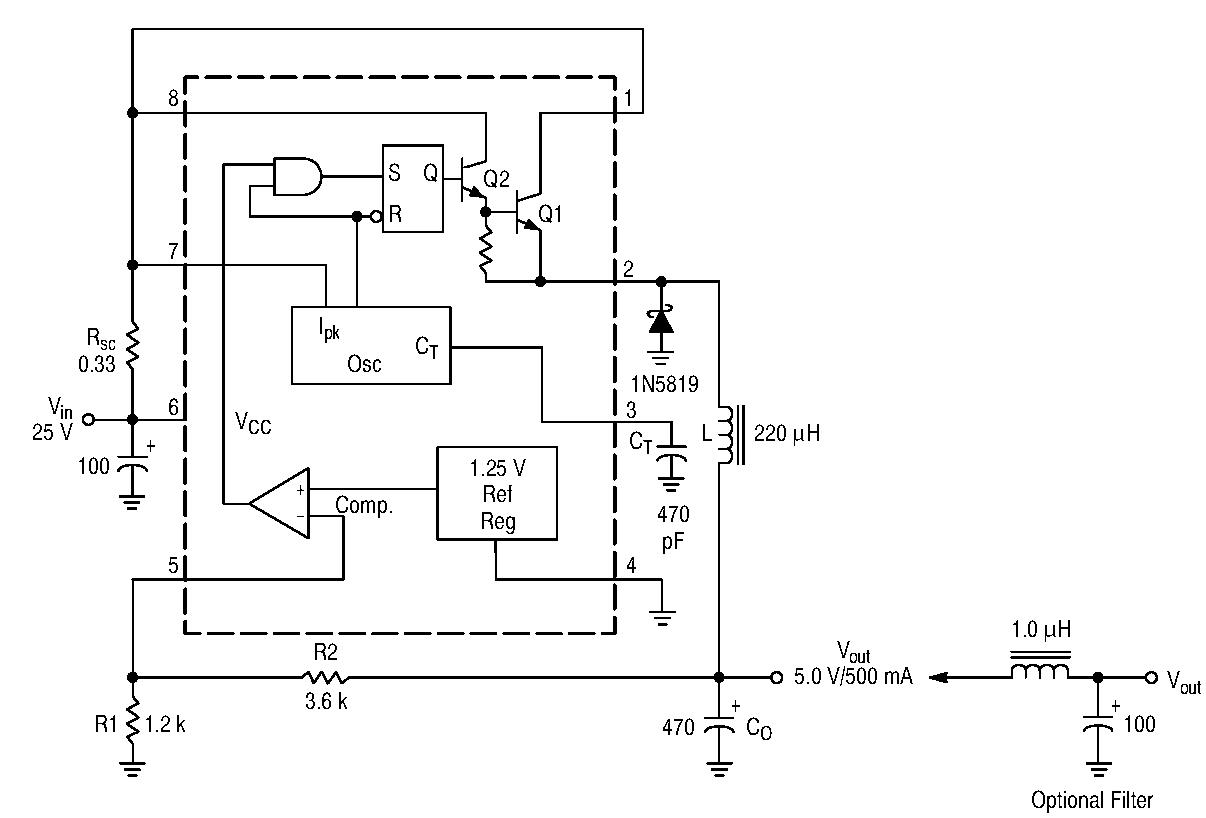

1、基本应用线路图如下：
2、上述应用线路在DEMO板上测试参数如下：
参数 | 单位 | MC34063A | 测试条件 |
振荡频率 | KHz | 40KHz | Io=1A,PIN2脚 |
输出电压1 | V | 4.991 | Io=1A |
输出电压2 | V | 5.02 | Io=0A |
效率 | % | 75 | Io=1A |
线性调整率 | % | 2.3 | Vin=9~25V,Io=100mA |
负载调整率 | % | 1 | Vcc=12V,Io=100~500mA |
输出纹波1 | mVp-p | 48 | Vcc=9V,Io=100mA |
输出纹波2 | mVp-p | 150 | Vcc=15V,Io=100mA |
输出纹波3 | mVp-p | 40 | Vcc=9V,Io=0mA |

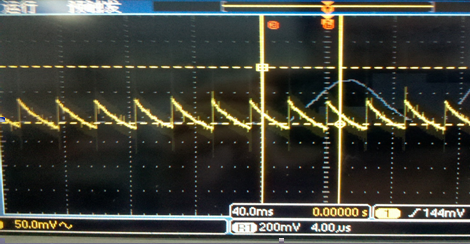

3、在DEMO板上，测试空载纹波，MC34063A输出纹波正常，具体见下图。
三、总结： 上述应用方案看，芯谷科技的MC34063A符合整机功能参数要求。
