DC-DC芯片D1509简介

来源：芯谷科技发布时间：2024-05-17

摘要： D1509是芯谷科技推出的一款输入耐压40V、输出电压1.23-37V可调、输出电流最大2.0A的高效率、高精度DC-DC芯片，其输出电压有固定3.3V、5.0V和12.0V的版本，可以为客户省去外围的电压调节电阻，以节省成本和PCB空间。

DC-DC芯片D1509简介

一、应用领域

适用于工控主板、TV板卡、安卓主板、车载功放电源等产品方案应用。

二、功能介绍

D1509是芯谷科技推出的一款输入耐压40V、输出电压1.23-37V可调、输出电流最大2.0A的高效率、高精度DC-DC芯片，其输出电压有固定3.3V、5.0V和12.0V的版本，可以为客户省去外围的电压调节电阻，以节省成本和PCB空间。

三、基本特性

型号	输入电压	输出电压	输出电流（Max）	基准电压	工作频率	封装形式
D1509	4.5～40.0V	1.23～37.0V	2.0A	1.23V	150KHz	ESOP8

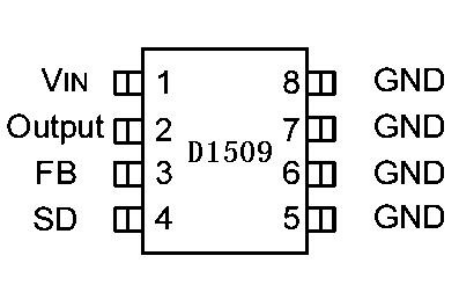

四、引脚信息

其各引脚功能如下：

五、参考设计

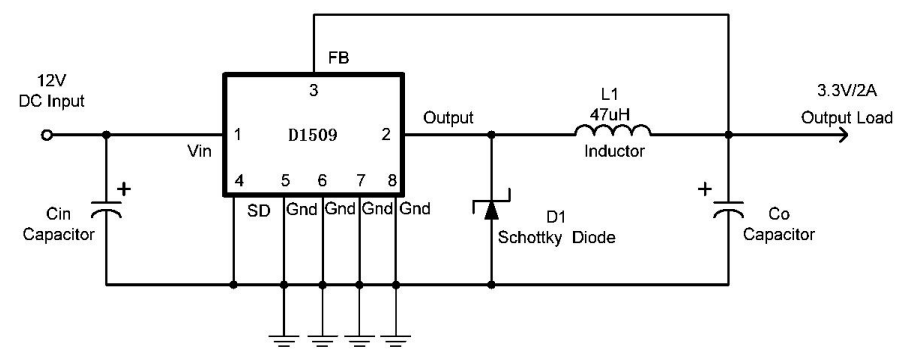

1、固定电压版本：

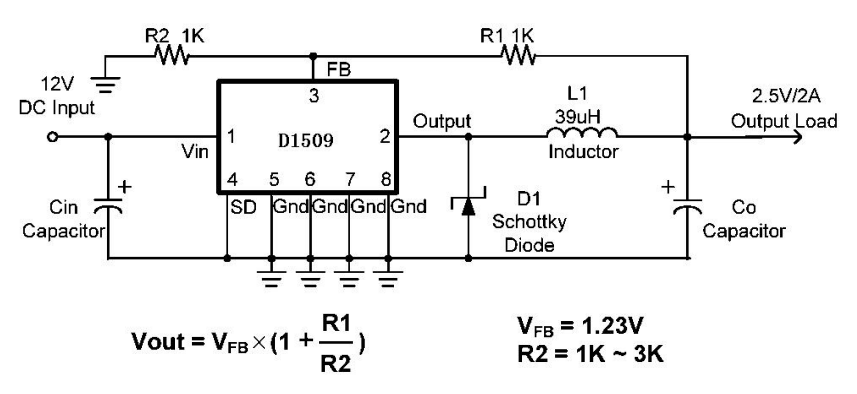

2、可调电压版本：
